單目結構光參數法
單目的結構光標定一般有兩種方法：1、將投影儀當做逆相機，2、投影儀建模為新的模型，我們先介紹第二種。
該方法將投影儀建模為新的模型（逆向針孔模型），直接將投影儀的標定簡化為8個未知參數的標定，具體標定步驟如下：

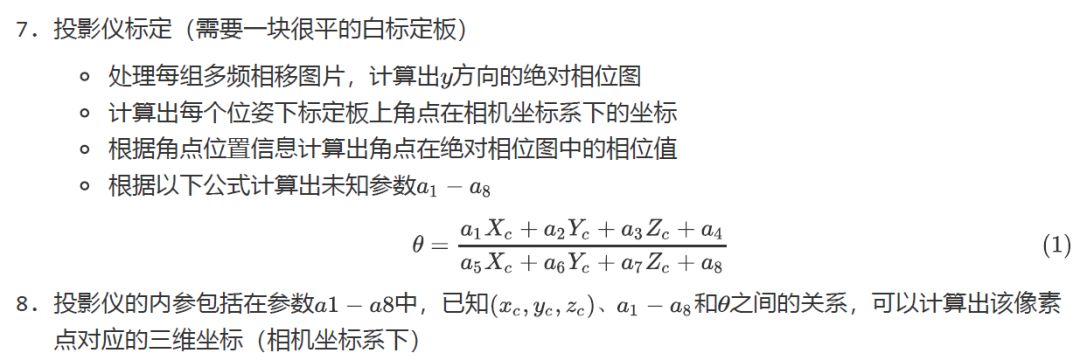

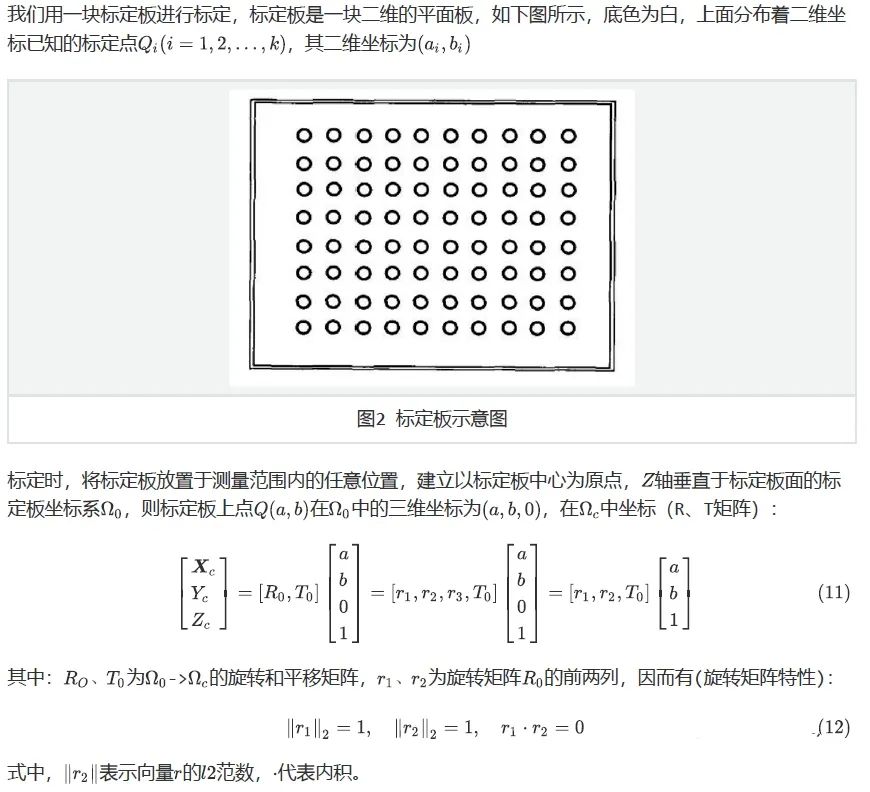

1、按照合適的角度固定好相機和投影儀，標定過程中保證兩者相對靜止2、準備好標定板，可以使用打印的標定板，也可以使用陶瓷標定板3、投影儀關閉，相機拍攝標定板圖片4、投影儀投射多頻相移圖片（僅投射y方向條紋），相機同時進行拍攝5、改變系統相對標定板的位姿，重復步驟3\4，拍攝>15組數據6、使用拍攝的標定板圖片進行相機標定，獲得相機內外參，并保存每個標定板的角點位置信息
標定模型如下所示：

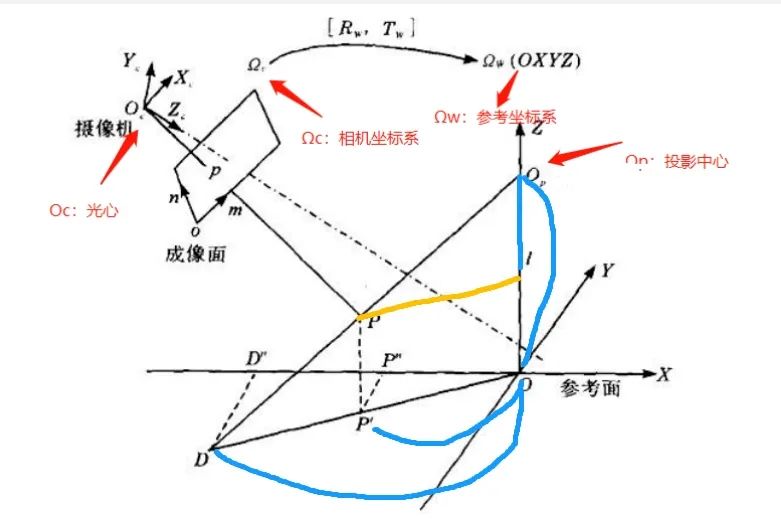

圖1 標定模型 - OXYZ：參考坐標系，根據投影裝置建立的：
